Laser Centrum & Zakázková kovovýroba

Kvalita, na kterou jsme hrdí. TRUBKY A PROFILY UMÍME PŘIPRAVIT A DODAT DLE VAŠICH SPECIFICKÝCH VÝKRESŮ.



Naše profilové lasery jsou rychlé a nabízí přesné zpracování požadované geometrie.

Řez bez nutnosti odjehlení a bez otřepů. Lasery zvládají i nejsložitější tvary dle zákaznických specifikací.



Zpracováváme:

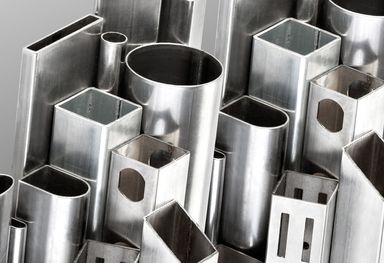

  • vlastní svařované trubky a profily
  • zákaznický materiál
  • speciální nakupované jakosti materiálu – např. nerez či hliník

Jaké lasery využíváme?

TRUBKOVÉ LASERY

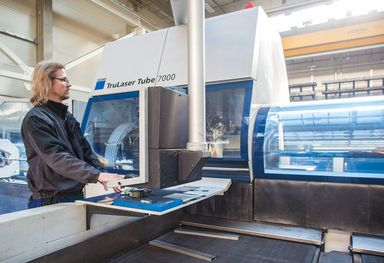

Trumpf Tubelaser 7000

TruLaser Tube 7000 nabízí mnoho výhod, řeže trubky a profily s velkými průměry a tloušťkami stěn, aniž by ztrácel na produktivitě. Stroje jsou schopny vyřezat tvar do hutních profilů (trubka, jekl, profily L, T, U a jiné).

Stroje jsou schopny vyřezat tvar do:

  • Max. průměr obalové kružnice: 254 mm
  • Max. délka surového materiálu: 6 500 mm
  • Max. délka hotového dílu: 6 500 mm
  • Odchylka polohy Pa: ± 0,2 mm, ± 0,015°
  • Střední šířka rozptylu polohy Ps: ± 0,06 mm, ± 0,005°
  • Nejmenší programovatelná délka dráhy: ± 0,06 mm, ± 0,005°
  • Max. tloušťky materiálů s Laserem TruFlow 3600 W:
    • Konstrukční ocel | 12 mm
    • Ušlechtilá ocel | 6 mm
    • Hliník | 5 mm

 Trumpf Tubelaser 5000

Osvědčená koncepce TruLaser Tube 5000 nahrazuje konvenční výrobní techniky, jako je řezání, vrtání, frézování, vysekávání, vyhlazování a nabízí cestu v laserovém řezání trubek. Dokonalá souhra všech komponentů z laserové jednotky zajišťuje vysokou produktivitu.

  • Max. průměr obalové kružnice: 150 mm
  • Max. délka surového materiálu: 6 500 mm
  • Max. délka hotového dílu: 4 500 mm
  • Max. tloušťky materiálů s laserem TruFlow 3200 W:
    • Konstrukční ocel | 6,4 mm
    • Ušlechtilá ocel | 5 mm
    • Hliník | 4 mm

 PLOŠNÉ LASERY

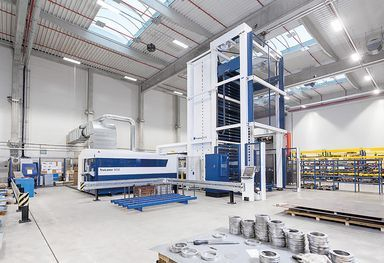

TRULASER 5060

 Naše laserové stroje s plochým ložem TruLasersérie 5000 ručí stejnou měrou za vysokou produktivitu i spolehlivý trvalý provoz. Kromě strategie jedné řezací hlavy a spolehlivých procesů jeto i zásluhou rozmanitých možností automatizace.

  • Maximální rozměr polotovaru: 6 000 × 2 000 mm
  • Max. tloušťky materiálů:
    • Konstrukční ocel | 25 mm
    • Ušlechtilá ocel | 20 mm
    • Hliník | 12 mm

TRULASER 3030 FIBER + LIFTMASTER

TruLaser 3030 Fiber vyniká svou flexibilitou a spolehlivostí. Hospodárně řeže konstrukční ocel kyslíkem ve všech tloušťkách. Pevnolátkový Laser TruDisk 3001 umožňuje opracování barevných kovů a zároveň zajišťuje výhodu vysoké produktivity v oblasti tenkých plechů. Minimální nástrojovací časy zajišťují i další osvědčené funkce např. automatický výměník trysek.

  • Maximální rozměr polotovaru: 3 000 × 1 500 mm
  • Nejmenší programovatelný rozměr dráhy: 0,001 mm
  • Odchylka polohy: 0,05 mm
  • Střední výška rozptylu polohy: 0,03 mm
  • Max. tloušťky materiálů:
    • Konstrukční ocel | 15 mm
    • Ušlechtilá ocel | 12 mm
    • Hliník | 6 mm
    • Měď | 5 mm
    • Mosaz | 5 mm

VYSEKÁVACÍ STROJ

TRUPUNCH 5000 + SHEETMASTER

TruPunch 5000 je špičkou v produktivitě, procesní bezpečnosti a flexibilitě. Individuální řešení automatizace garantují mnohostranné použití a umožňují nejvyšší nasazení, především ve vícesměnném provozu.

Dosažitelná přesnost v obrobku závisí mimo jiné na druhu obrobku, jeho předběžném obrobení, velikosti tabule a poloze v pracovní oblasti.

Podle VDI/DGQ 3441, měřená délka 1 m.

  • Odchylka polohy Pa: ± 0,1 mm
  • Střední šířka rozptylu polohy Ps: ± 0,03 mm
  • Vysekávací provoz: 3 050 mm × 1 550 mm
  • Max. tloušťka plechu: 8 mm
Nezáleží na materiálu.

DALŠÍ TECHNOLOGICKÉ MOŽNOSTI STROJE
  • Tváření závitů velikostí M3-M8
  • Zhotovení tvarových prolisů (např. pro kuželovou hlavu šroubu)
  • Prostřižení + prolisy (větrací otvory v krytek strojů, motorů)
  • Provádění krátkých ohybů š × v (90 × 25 mm) do 90°
  • Signování
  • Popisování

Ohraňovací lis

SAFAN E-BRAKE 35-1250

  • Max. délka ohybu: 1 250 mm
  • Lisovací síla: 350 kN
  • Lisovací rychlost: 10 mm/sec
  • Rychlost zavírání: 110mm/sec
  • Servoelektrický pohon

SAFAN E-BRAKE B 50–2050
  • Max. délka ohybu: 2 050 mm
  • Lisovací síla: 500 kN
  • Lisovací rychlost: 10 mm/sec
  • Rychlost zavírání: 110mm/sec
  • Servoelektrický pohon

SAFAN DARLEY H-BRAKE ULTRA H320.42 - NOVINKA ROKU 2023!

Ohýbaní plechů provádíme na nejmodernějších strojích značky Safan, s možností Laserového měření úhlu E-Bend L Blue, už první ohyb je perfektní.
AutoPOL je výkonný offline software do kanceláře. Výhodami jsou práce v 3D prostředí, přímý import 3D modelů z CAD aplikací SolidWorks, Solid Edge, Autodesk Invertor, Parasolid, Catia V4/V5, Pro/ENGINEER, Siemens NX/Unigraphics atd., maximalizace produktivity a záruka přesnosti finálního
výrobku.
Programování probíhá ve třech jednoduchých a z velké části plně automatizovaných krocích.

  • Max. délka ohybu: 4 200 mm
  • Lisovací síla: 3 200 kN
  • Lisovací rychlost: 5 mm/sec
  • Rychlost zavírání: 65 mm/sec
  • Laserové měření úhlu
  • Hydraulický pohon

ROBOTICKÉ SVAŘOVÁNÍ

ABB ROBOT FA600R

Robot ABB IRB 2600 12 kg / 1,85 m.

Otočný stůl IRBP R-600 (L = 2 000 mm, protoč 1 000 mm).
Svařovací zdroj Fronius CMT 4000.
CMT proces vytváří přerušované svařování, které:

  • Oblouk přináší teplo pouze na velmi krátkou dobu.
  • Udržuje stabilitu oblouku a čistotu sváru.

ABB ROBOT FLEXARC K DUAL

Robot ABB 2600ID 8 kg / 2m.
Otočný stůl IRBP K1000 (L = 3 500 mm, maximální protočný průměr přípravku 1 200 mm).
Svařovací zdroj Fronius TPS 400i CMT.
CMT proces vytváří přerušované svařování, které:

  • Oblouk přináší teplo pouze na velmi krátkou dobu.
  • Udržuje stabilitu oblouku a čistotu sváru.


DALŠÍ TECHNOLOGIE

RUČNÍ SVAŘOVÁNÍ TIG A MIG/MAG

ŘEZÁNÍ NA PÁSOVÉ PILE

VRTÁNÍ NA SLOUPOVÉ VRTAČCE

KATALOG laser centra a zakázkové kovovýroby naleznete zde
